కార్బన్ ఫైబర్ ఉపరితలం ఫిలమెంట్ వైండింగ్ కోసం భావించబడింది

ఫిలమెంట్ వైండింగ్ ప్రధానంగా రీన్‌ఫోర్స్‌మెంట్ ప్లేస్‌మెంట్, వైండింగ్ యాంగిల్ మరియు లామినేట్ స్ట్రెంగ్త్‌కి సంబంధించినది. కానీ ఉపరితల పొర ఉత్పత్తి సమయంలో పూర్తయిన మిశ్రమం ఎలా కనిపిస్తుంది మరియు ఎలా ప్రవర్తిస్తుందో కూడా ప్రభావితం చేస్తుంది.

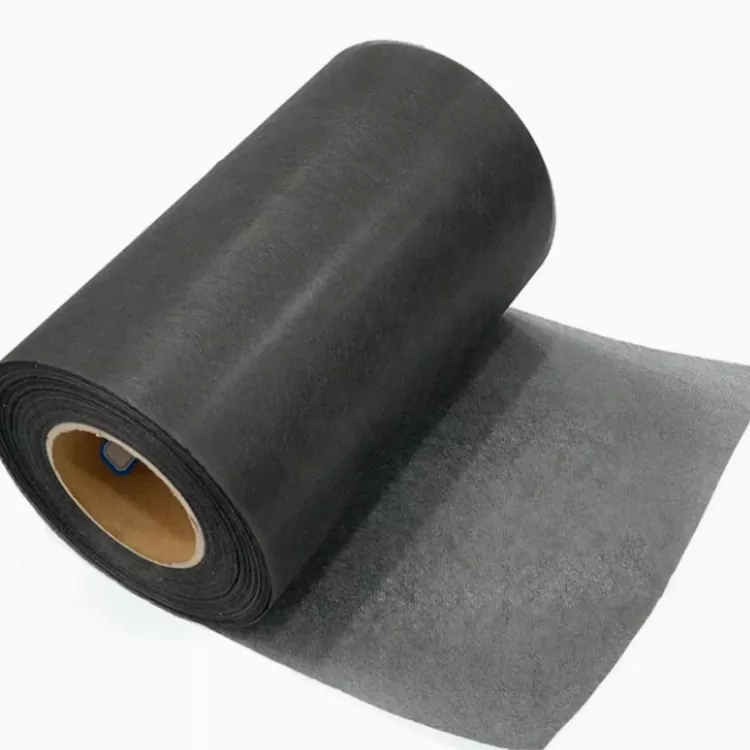

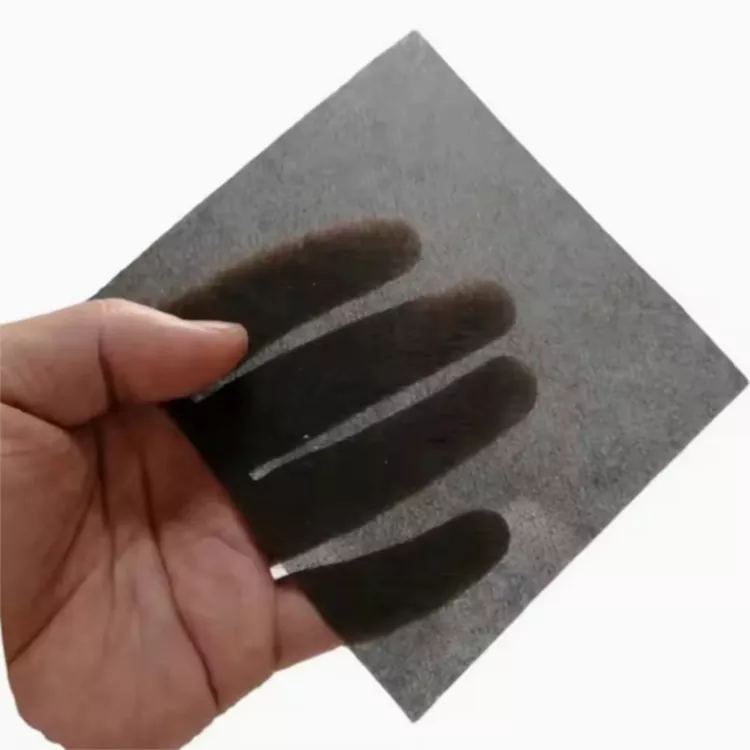

ఫిలమెంట్ వైండింగ్ కోసం కార్బన్ ఫైబర్ సర్ఫేస్ ఫెల్ట్ అనేది తరిగిన కార్బన్ ఫైబర్‌తో తయారు చేయబడిన నాన్-నేసిన పదార్థం. ఇది స్థూపాకార మరియు వక్ర మిశ్రమ భాగాలపై పంపిణీ చేయబడిన కార్బన్-ఫైబర్ పొరగా ఉపయోగించబడుతుంది, ఇక్కడ ప్రధాన వైండింగ్ ఉపబలము మాత్రమే ఉచ్ఛరించే ఫైబర్ నమూనాను వదిలివేయవచ్చు.

భావన నిరంతర నిర్మాణ ఉపబలానికి ప్రత్యామ్నాయం కాదు. ఇది లామినేట్‌లో విభిన్న పాత్రను కలిగి ఉంది: ఉపరితల కవరేజ్, ఫైబర్ పంపిణీ మరియు రెసిన్ వ్యవస్థతో పరస్పర చర్య.

ఫిలమెంట్ వైండింగ్‌లో ఉపరితల పొర

గాయం మిశ్రమ భాగం సాధారణంగా అనేక పొరలను కలిగి ఉంటుంది. నిరంతర రోవింగ్ లేదా ఫాబ్రిక్ అవసరమైన ఉపబలాన్ని అందిస్తుంది, అయితే రెసిన్ ఫైబర్‌లను పూర్తి చేసిన లామినేట్‌లోకి బంధిస్తుంది.

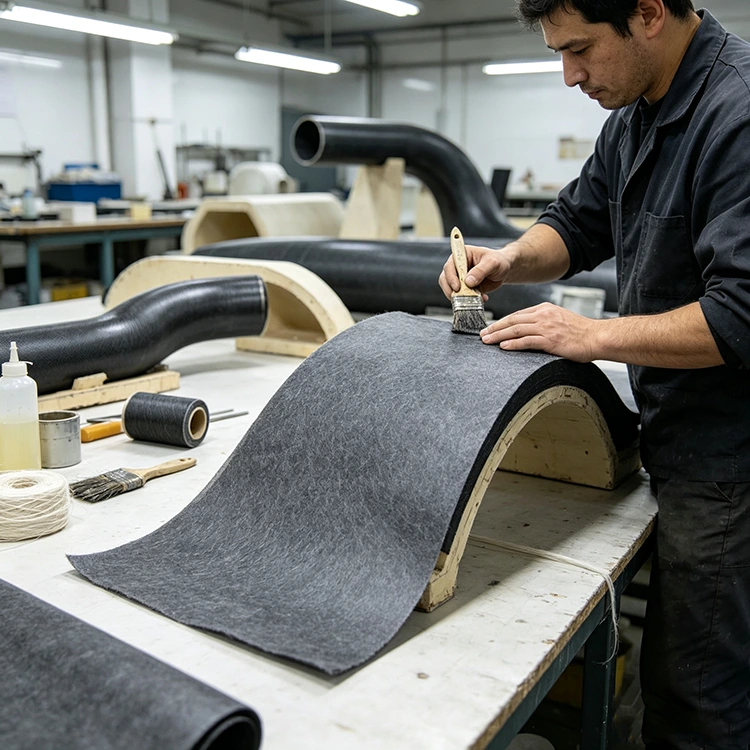

ఒక కార్బన్ ఫైబర్‌ను ప్రత్యేక ఉపరితల పొరగా జోడించవచ్చు. దాని తరిగిన ఫైబర్‌లు నిరంతర నూలులుగా ఏర్పాటు కాకుండా నాన్-నేసిన నిర్మాణం ద్వారా పంపిణీ చేయబడతాయి. ఇది వక్ర ఉపరితలాలను కవర్ చేయడానికి మరియు అంతర్లీన ఉపబల యొక్క దృశ్యమాన నమూనాను తగ్గించడానికి పదార్థాన్ని అనుకూలంగా చేస్తుంది.

పొరను లామినేట్‌లో లోపల, వెలుపల లేదా మరొక పేర్కొన్న ప్రదేశంలో ఉంచవచ్చు. పూర్తి భాగం యొక్క నిర్మాణం ద్వారా దాని స్థానం నిర్ణయించబడుతుంది.

గాయం మిశ్రమ ఉత్పత్తుల కోసం దరఖాస్తులు

FRP మరియు CFRP పైప్స్

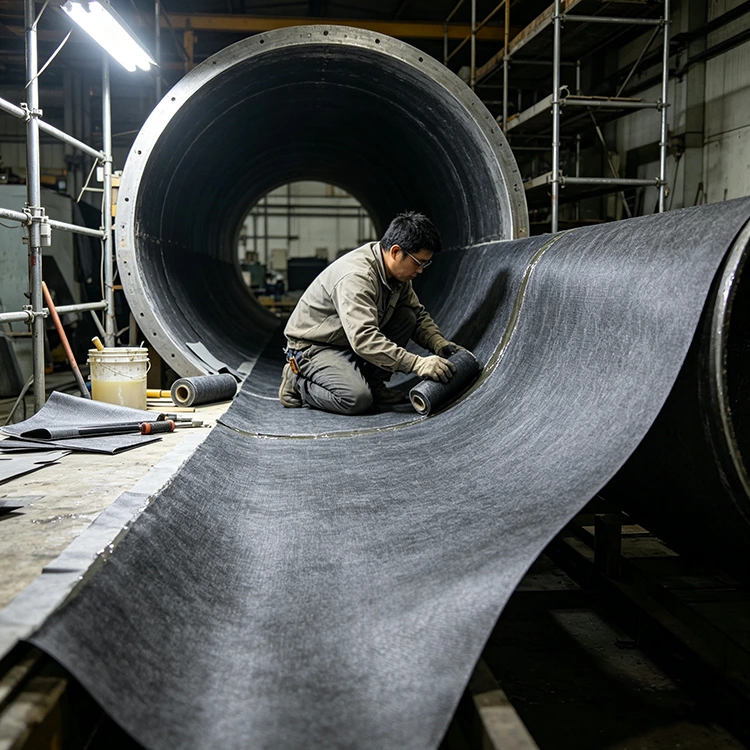

మిశ్రమ పైపులు సాధారణంగా వివిధ కోణాలలో ఉపబల గాయంతో స్థూపాకార మాండ్రెల్‌పై ఉత్పత్తి చేయబడతాయి. పంపిణీ చేయబడిన కార్బన్-ఫైబర్ ఉపరితలం అవసరమైనప్పుడు ఒక ఉపరితలం లోపలి లేదా బయటి పొరలో చేర్చబడుతుంది.

ఇది వైండింగ్ నమూనాపై మరింత నిరంతర ఫైబర్ కవరేజీని కూడా అందిస్తుంది. చివరి ఉపరితలం, అయితే, రెసిన్ మరియు క్యూరింగ్ ప్రక్రియతో పాటు అనుభూతి చెందుతుంది.

రసాయన నిల్వ ట్యాంకులు

ఫిలమెంట్-గాయం ట్యాంకులు తరచుగా వివిధ లామినేట్ స్థానాల్లో గ్లాస్ ఫైబర్, కార్బన్ ఫైబర్ మరియు రెసిన్ వ్యవస్థలను మిళితం చేస్తాయి. పేర్కొన్న నిర్మాణం కార్బన్-ఆధారిత ఉపరితల పొర కోసం పిలిచే చోట కార్బన్ ఫీల్‌ను ఉపయోగించవచ్చు.

రసాయన సేవ కోసం, పూర్తి లామినేట్ పరిగణించాల్సిన అవసరం ఉంది. రెసిన్ ఎంపిక మరియు నిల్వ చేయబడిన మాధ్యమం చాలా ముఖ్యమైనవి.

పీడన నాళాలు

లామినేట్ అంతర్గత ఒత్తిడిని కలిగి ఉన్నందున పీడన నాళాలకు నియంత్రిత ఉపబల ప్లేస్‌మెంట్ మరియు వైండింగ్ కోణాలు అవసరం. భావించిన పొర ప్రధాన నిర్మాణ వైండింగ్ నుండి భిన్నమైన పనితీరును అందిస్తుంది.

ఈ కారణంగా, లామినేట్ డిజైన్‌లో నిర్మాణాత్మక ఉపబల మరియు ఉపరితల పొరను విడిగా పేర్కొనాలి.

ఇతర గాయం భాగాలు

ఇతర సాధ్యమయ్యే అనువర్తనాల్లో మిశ్రమ రోలర్లు, పారిశ్రామిక గొట్టాలు, స్థూపాకార గృహాలు మరియు ఎంచుకున్న CFRP భాగాలు ఉన్నాయి. సాధారణ లక్షణం వైండింగ్ ప్రక్రియ ద్వారా ఏర్పడిన వక్ర లేదా స్థూపాకార ఉపరితలం.

తరిగిన ఫైబర్ నిర్మాణం

భావించిన మరియు నేసిన కార్బన్ ఫాబ్రిక్ మధ్య వ్యత్యాసం ఫైబర్ నిర్మాణంతో మొదలవుతుంది.

నేసిన వస్త్రం నిర్వచించబడిన దిశలలో అమర్చబడిన నిరంతర నూలులను ఉపయోగిస్తుంది. డైరెక్షనల్ రీన్ఫోర్స్మెంట్ అవసరమైనప్పుడు ఇది ఎంపిక చేయబడుతుంది.

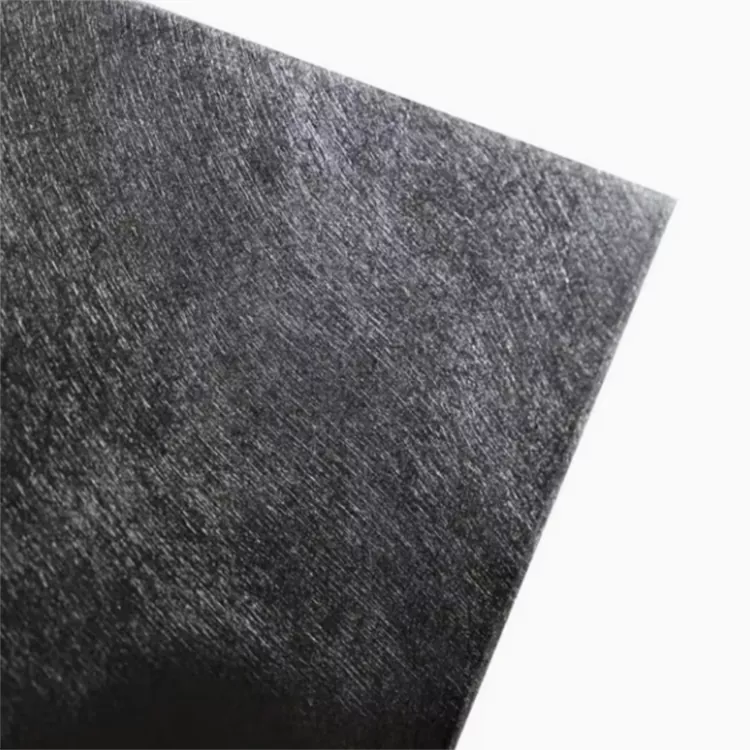

కార్బన్ ఫైబర్ నాన్-నేసిన పొర ద్వారా పంపిణీ చేయబడిన తరిగిన ఫైబర్‌లను ఉపయోగిస్తుంది. స్థిర నేసిన 0° లేదా 90° నూలు నమూనా లేదు. ఫలితంగా, అనుభూతి అదే దిశాత్మక నిర్మాణాన్ని పరిచయం చేయకుండా వక్ర ఉపరితలం అంతటా వ్యాపిస్తుంది.

ఇది ప్రత్యక్ష సమానమైన వాటి కంటే అనుభూతి మరియు నేసిన బట్టను పరిపూరకరమైన పదార్థాలను చేస్తుంది. ఒకటి నియంత్రిత ఉపబల విన్యాసాన్ని అందిస్తుంది; మరొకటి పంపిణీ చేయబడిన ఉపరితల కవరేజీని అందిస్తుంది.

వైండింగ్ సమయంలో రెసిన్ వెట్-అవుట్

రెసిన్ వెట్-అవుట్ అనేది ఇప్పటికే ఉన్న వైండింగ్ ప్రాసెస్‌లో ఫీల్‌ను ప్రవేశపెట్టేటప్పుడు తనిఖీ చేయడానికి ప్రాక్టికల్ పాయింట్‌లలో ఒకటి.

క్యూరింగ్ చేయడానికి ముందు రెసిన్ తరిగిన-ఫైబర్ నిర్మాణంలోకి చొచ్చుకుపోవాలి. రెసిన్ స్నిగ్ధత, రెసిన్ కంటెంట్, అప్లికేషన్ పద్ధతి, మూసివేసే వేగం మరియు ఉష్ణోగ్రత ఇవన్నీ ఎంత త్వరగా మరియు సమానంగా జరుగుతుందో ప్రభావితం చేస్తాయి.

యురుయిస్ నాన్-నేసిన కార్బన్ ఫైబర్ భావించినట్లుగా పదార్థాన్ని సరఫరా చేస్తుంది. వైండింగ్ సమయంలో దాని పనితీరు ఇప్పటికీ కస్టమర్ యొక్క రెసిన్ మరియు ప్రాసెసింగ్ పరిస్థితులకు సంబంధించినది.

వాస్తవ రెసిన్ వ్యవస్థను ఉపయోగించి ఉత్పత్తి ట్రయల్ కాబట్టి దాని స్పెసిఫికేషన్ నుండి పదార్థాన్ని నిర్ధారించడం కంటే చాలా ఉపయోగకరంగా ఉంటుంది. ఇది నిజమైన ప్రక్రియలో ఎలా ఫీడ్ అవుతుందో, మాండ్రెల్‌కు అనుగుణంగా మరియు తడిసిపోతుందో చూపిస్తుంది.

క్యూరింగ్ తర్వాత ఉపరితల స్వరూపం

ఫిలమెంట్-గాయం భాగం యొక్క ఉపరితలం తరచుగా కింద ఉన్న ఉపబల నమూనాను ప్రతిబింబిస్తుంది. పంపిణీ చేయబడిన అనుభూతి పొర మరింత నిరంతర కార్బన్-ఫైబర్ ఉపరితలాన్ని సృష్టించేందుకు సహాయపడుతుంది.

అందుబాటులో ఉన్న ఉపరితల లక్షణాలు:

నిగనిగలాడే

మాట్టే

50% నిగనిగలాడే

ఈ ఉపరితల ఎంపికలు సరఫరా చేయబడిన పదార్థాన్ని వివరిస్తాయి. వారు స్వయంగా తుది రూపాన్ని నిర్ణయించరు.

రెసిన్ సూత్రీకరణ, మాండ్రెల్ లేదా అచ్చు స్థితి, క్యూరింగ్ ఉష్ణోగ్రత మరియు పోస్ట్-ప్రాసెసింగ్ అన్నీ పూర్తయిన మిశ్రమం యొక్క రూపాన్ని మార్చగలవు.

మెటీరియల్ కాన్ఫిగరేషన్

సరైన స్పెసిఫికేషన్‌ను ఎంచుకోవడం

భావన వాస్తవ వైండింగ్ ప్రక్రియకు సరిపోలాలి. ఉత్పత్తి పరిమాణం, రెసిన్ మరియు ఉపరితల అవసరాలు మందం మాత్రమే కాకుండా మరింత ఉపయోగకరమైన ప్రారంభ పాయింట్లు.

కాంపోనెంట్ జ్యామితి

వ్యాసం, పొడవు మరియు వక్రత పదార్థం మాండ్రెల్‌పై ఎలా ఉంచబడుతుందో మరియు ఉంచబడుతుందో ప్రభావితం చేస్తుంది. ఒక స్ట్రెయిట్ పైపు మరియు పెద్ద ట్యాంక్ ఉత్పత్తి సమయంలో విభిన్న నిర్వహణ అవసరం కావచ్చు.

రెసిన్ వ్యవస్థ

రెసిన్ రకాన్ని మరియు సాధ్యమైన చోట దాని సాధారణ ప్రాసెసింగ్ పరిస్థితులను పేర్కొనండి. స్నిగ్ధత మరియు రెసిన్ అప్లికేషన్ తడి-అవుట్‌పై ప్రత్యక్ష ప్రభావాన్ని చూపుతాయి.

ఉపరితల అవసరం

ప్రధాన ఆవశ్యకత ఫైబర్ కవరేజ్, ఉపరితల ఆకృతి లేదా నిర్దిష్ట సరఫరా చేయబడిన ముగింపు కాదా అని పేర్కొనండి. అందుబాటులో ఉన్న ఎంపికలు నిగనిగలాడే, మాట్టే మరియు 50% నిగనిగలాడేవి.

కొలతలు

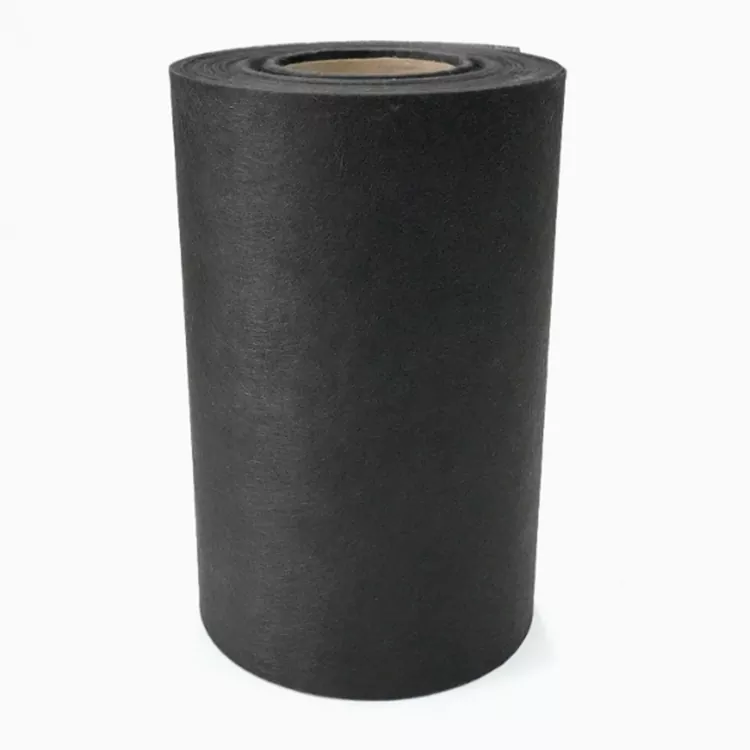

ప్రామాణిక వెడల్పులు 1 మీ మరియు 1.25 మీ. ఉత్పత్తి అవసరాలకు అనుగుణంగా మందం, పొడవు మరియు కొలతలు తయారు చేయవచ్చు.

వైండింగ్ పరిస్థితులు

అనుభూతిని ఆటోమేటెడ్ లేదా నిరంతర లైన్‌లో ఉపయోగించినప్పుడు వైండింగ్ వేగం, రెసిన్ అప్లికేషన్ మరియు మెటీరియల్ ఫీడింగ్ పరిగణనలోకి తీసుకోవాలి.

వైండింగ్ లైన్‌లో ట్రయల్

మెటీరియల్ స్పెసిఫికేషన్ చేయలేని ప్రశ్నలకు ఒక చిన్న ప్రొడక్షన్ ట్రయల్ సమాధానం ఇవ్వగలదు. అనుభూతిని కస్టమర్ యొక్క సాధారణ రెసిన్, వైండింగ్ వేగం మరియు క్యూరింగ్ పరిస్థితులతో తనిఖీ చేయవచ్చు.

గమనించవలసిన ప్రధాన అంశాలు:

· ఫీడింగ్ మరియు హ్యాండ్లింగ్

· మాండ్రెల్‌కు అనుకూలత

· రెసిన్ వెట్-అవుట్

· ఫైబర్ పంపిణీ

· క్యూరింగ్ తర్వాత ఉపరితల పరిస్థితి

· ప్రస్తుతం ఉన్న లామినేట్‌తో అనుకూలత

అనుభూతిని ఏర్పాటు చేయబడిన వైండింగ్ ప్రక్రియలో ప్రవేశపెట్టినప్పుడు ఇప్పటికే ఉన్న మెటీరియల్ స్పెసిఫికేషన్, డ్రాయింగ్ లేదా నమూనాను ఉపయోగించవచ్చు.

ఫిలమెంట్-గాయం మిశ్రమ తయారీ కోసం

ఫిలమెంట్ వైండింగ్ కోసం కార్బన్ ఫైబర్ సర్ఫేస్ ఫెల్ట్ కాంపోజిట్ పైపులు, కెమికల్ ట్యాంకులు, పీడన నాళాలు, రోలర్లు, హౌసింగ్‌లు మరియు ఇతర గాయం భాగాలకు సరఫరా చేయబడుతుంది.

ప్రామాణిక వెడల్పులు 1 మీ మరియు 1.25 మీ. ఉత్పత్తి అవసరాలకు అనుగుణంగా మందం, పొడవు మరియు కొలతలు అందుబాటులో ఉన్నాయి.

నిర్దిష్ట అప్లికేషన్ కోసం, కాంపోనెంట్ జ్యామితి, రెసిన్ సిస్టమ్, లామినేట్ స్థానం మరియు అవసరమైన ఉపరితల ముగింపు స్పెసిఫికేషన్ కోసం ప్రాథమిక సమాచారాన్ని అందిస్తాయి.

తరచుగా అడిగే ప్రశ్నలు

ఫిలమెంట్ వైండింగ్ కోసం కార్బన్ ఫైబర్ ఉపరితలం అంటే ఏమిటి?

ఇది నాన్-నేసిన తరిగిన కార్బన్ ఫైబర్ పదార్థం, ఇది ఫిలమెంట్-గాయం మిశ్రమ నిర్మాణాలలో ఉపరితలం లేదా క్రియాత్మక పొరగా ఉపయోగించబడుతుంది. ఇది ప్రధాన నిర్మాణ పొర కోసం ఉపయోగించే నిరంతర ఉపబల నుండి భిన్నంగా ఉంటుంది.

ఫీల్డ్‌ను స్థూపాకార మిశ్రమ ఉత్పత్తులపై ఉపయోగించవచ్చా?

అవును. నాన్-నేసిన నిర్మాణం స్థూపాకార మరియు వక్ర ఉపరితలాలను అనుసరించవచ్చు. వాస్తవ నిర్వహణ భావించిన వివరణ, ఉత్పత్తి వ్యాసం మరియు మూసివేసే ప్రక్రియపై ఆధారపడి ఉంటుంది.

ఇది నేసిన కార్బన్ బట్టతో సమానమా?

No. నేసిన కార్బన్ ఫాబ్రిక్ నిర్వచించిన దిశలలో నిరంతర నూలులను కలిగి ఉంటుంది. ఫెల్ట్ పంపిణీ చేయబడిన తరిగిన ఫైబర్‌లను కలిగి ఉంటుంది మరియు వేరే లామినేట్ ఫంక్షన్ కోసం ఉపయోగించబడుతుంది.

ఇది ఎపోక్సీ లేదా వినైల్ ఈస్టర్ రెసిన్తో ఉపయోగించవచ్చా?

ఇది వివిధ రెసిన్ వ్యవస్థలతో ప్రాసెస్ చేయబడుతుంది. వెట్-అవుట్ అనేది రెసిన్ స్నిగ్ధత, అప్లికేషన్ పద్ధతి, ఉష్ణోగ్రత, రెసిన్ కంటెంట్ మరియు క్యూరింగ్ పరిస్థితులపై ఆధారపడి ఉంటుంది.

ఏ ఉపరితల ముగింపులు అందుబాటులో ఉన్నాయి?

అందుబాటులో ఉన్న లక్షణాలు నిగనిగలాడే, మాట్టే మరియు 50% నిగనిగలాడేవి. చివరి ప్రదర్శన రెసిన్, మాండ్రెల్ లేదా అచ్చు ఉపరితలం మరియు క్యూరింగ్ ప్రక్రియపై కూడా ఆధారపడి ఉంటుంది.

వెడల్పు మరియు మందాన్ని అనుకూలీకరించవచ్చా?

అవును. ప్రామాణిక వెడల్పులు 1 మీ మరియు 1.25 మీ. మందం, పొడవు మరియు కొలతలు అప్లికేషన్ ప్రకారం అనుకూలీకరించవచ్చు.

కొటేషన్ కోసం ఏ సమాచారం అవసరం?

ఉపయోగకరమైన సమాచారంలో భాగం పరిమాణం మరియు ఆకారం, రెసిన్ రకం, భావించిన కొలతలు, ఉపరితల అవసరం మరియు ఉజ్జాయింపు పరిమాణం ఉంటాయి. ఇప్పటికే ఉన్న మెటీరియల్ స్పెసిఫికేషన్ లేదా నమూనా ప్రామాణికం కాని అప్లికేషన్‌లకు సహాయపడుతుంది.

నమూనాలను అందించవచ్చా?

అవసరమైన కొలతలు మరియు అప్లికేషన్ ప్రకారం నమూనా పరిమాణాలను చర్చించవచ్చు. వాస్తవమైన రెసిన్ మరియు వైండింగ్ ప్రక్రియతో అనుభూతిని పరీక్షించడం ఉత్పత్తికి ప్రత్యక్ష సూచనను అందిస్తుంది.
