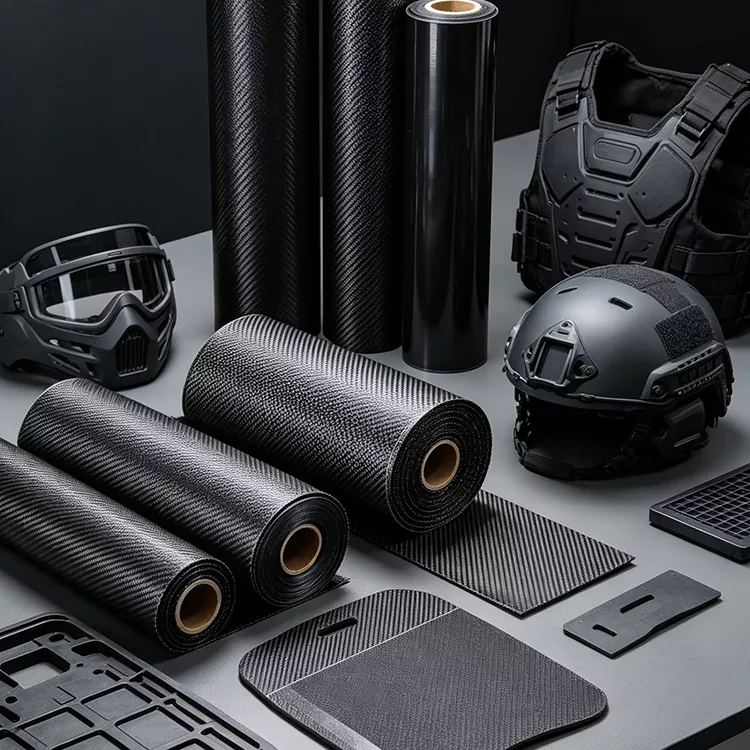

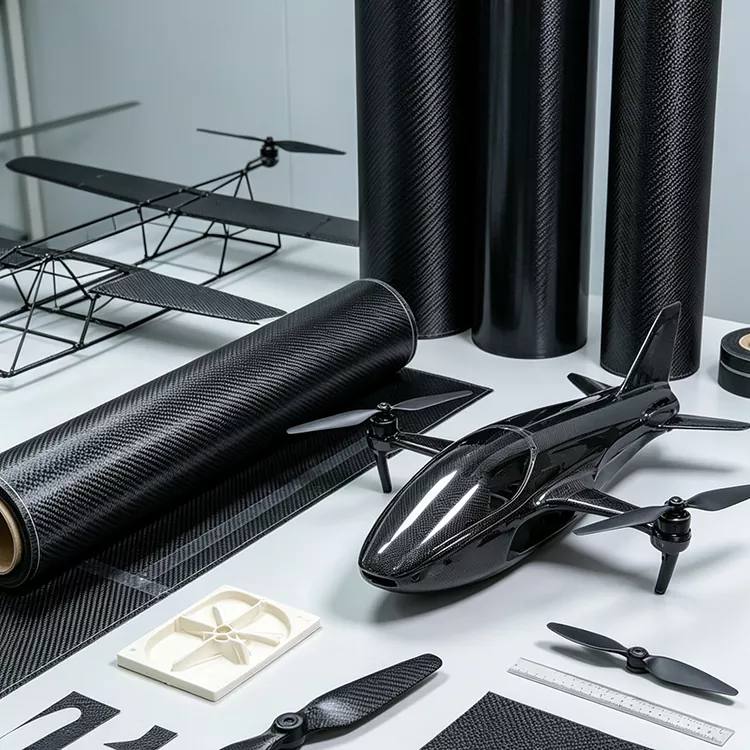

3K UD మరియు బైడైరెక్షనల్ కార్బన్ ఫైబర్ ప్రిప్రెగ్ ఫ్యాబ్రిక్

3K UD మరియు బైడైరెక్షనల్ కార్బన్ ఫైబర్ ప్రిప్రెగ్ ఫ్యాబ్రిక్ 3K కార్బన్ ఫైబర్ రీన్‌ఫోర్స్‌మెంట్‌ను రెండు వేర్వేరు ఫైబర్ ఏర్పాట్లలో ముందుగా కలిపిన రెసిన్ మ్యాట్రిక్స్‌తో కలుపుతుంది. UD నిర్మాణం నిరంతర ఫైబర్‌లను ప్రధానంగా ఒక దిశలో కేంద్రీకరిస్తుంది, అయితే ద్వి దిశాత్మక నిర్మాణం రెండు ప్రధాన దిశలలో ఉపబలాలను అందిస్తుంది. వాటి మధ్య ఎంపిక ప్రాథమికంగా లోడ్ మార్గం, లామినేట్ నిర్మాణం మరియు పూర్తయిన మిశ్రమ భాగం యొక్క జ్యామితికి సంబంధించినది.

మిశ్రమ తయారీదారుల కోసం, ఈ వ్యత్యాసం 3K హోదా కంటే చాలా ముఖ్యమైనది. ప్రబలమైన తన్యత, వంగడం లేదా అక్షసంబంధ భారం కలిగిన ఒక భాగం నిర్వచించబడిన ఫైబర్ దిశ చుట్టూ నిర్మించిన లామినేట్ నుండి ప్రయోజనం పొందవచ్చు, అయితే ప్యానెల్ లేదా షెల్ రెండు దిశలలో లోడ్‌లకు లోబడి మరింత సమతుల్య ఉపబల అమరిక అవసరం కావచ్చు.

UD మరియు బైడైరెక్షనల్ ఫైబర్ నిర్మాణం

UD నిర్మాణంతో, నిరంతర కార్బన్ ఫైబర్‌లు ప్రధానంగా ఒక దిశలో కేంద్రీకృతమై ఉంటాయి. ఇంజినీరింగ్ డిజైన్‌లో షాఫ్ట్‌లు, కిరణాలు, రాడ్‌లు మరియు పొడుగుచేసిన నిర్మాణ విభాగాలు వంటి స్పష్టమైన ప్రాథమిక లోడ్ మార్గం ఉన్న భాగాలకు ఇది మెటీరియల్‌ను అనుకూలంగా చేస్తుంది.

ద్వి దిశాత్మక నిర్మాణం రెండు ప్రధాన దిశలలో ఉపబలాన్ని అందిస్తుంది. ఇది ప్యానెల్లు, కవర్లు, హౌసింగ్‌లు మరియు ఇతర భాగాల కోసం పరిగణించబడుతుంది, ఇక్కడ లామినేట్ ప్రధానంగా ఒక దిశలో కాకుండా రెండు అక్షాలలో లోడ్‌లను మోయాలి.

ఫైబర్ అమరిక పూర్తి భాగం యొక్క పనితీరును స్వయంగా నిర్ణయించదు. ఫైబర్ గ్రేడ్, ఫైబర్ వాల్యూమ్ భిన్నం, రెసిన్ సిస్టమ్, లామినేట్ ఓరియంటేషన్, ప్లైస్ సంఖ్య, కన్సాలిడేషన్ మరియు క్యూరింగ్ పరిస్థితులు అన్నీ తుది మిశ్రమ లక్షణాలకు దోహదం చేస్తాయి.

3K అంటే ఏమిటి?

3K హోదా అనేది దాదాపు 3,000 వ్యక్తిగత తంతువులను కలిగి ఉన్న కార్బన్ ఫైబర్ టోను సూచిస్తుంది. ఇది నిర్దిష్ట బలం గ్రేడ్ కంటే ఫైబర్ బండిల్ పరిమాణాన్ని వివరిస్తుంది.

మెటీరియల్ ఎంపిక కోసం, 3K కార్బన్ ఫైబర్ గ్రేడ్, రెసిన్ సిస్టమ్ మరియు రీన్‌ఫోర్స్‌మెంట్ నిర్మాణంతో కలిపి పరిగణించాలి. 3K టోను వివిధ లామినేట్ నిర్మాణాలలో ఉపయోగించవచ్చు మరియు తుది మిశ్రమ లక్షణాలు ఉపబలాలను ఎలా ఆధారితం, ఏకీకృతం చేయడం మరియు నయం చేయడంపై ఆధారపడి ఉంటాయి.

UD మరియు ద్వి దిశాత్మక పదార్థాలను పోల్చినప్పుడు ఈ వ్యత్యాసం ప్రత్యేకంగా ఉంటుంది. 3K హోదా ఫైబర్ టోను గుర్తిస్తుంది, అయితే UD లేదా ద్వి దిశాత్మక నిర్మాణం ప్రీప్రెగ్‌లో ఆ ఉపబలాన్ని ఎలా అమర్చబడిందో వివరిస్తుంది.

మెటీరియల్ సమాచారం

ఫైబర్ దిశను ఎంచుకోవడం

3K UD మరియు బైడైరెక్షనల్ కార్బన్ ఫైబర్ ప్రిప్రెగ్ ఫ్యాబ్రిక్ కోసం, పూర్తయిన భాగం దాని లోడ్‌ను ఎలా మోయగలదని అంచనా వేయబడిన మొదటి ఆచరణాత్మక ప్రశ్న. ఫాబ్రిక్ రూపాన్ని బట్టి మాత్రమే UD లేదా ద్వి దిశాత్మక నిర్మాణాన్ని ఎంచుకోవడం కంటే, డిజైన్‌కు అవసరమైన చోట లామినేట్ మెటీరియల్‌ని అందించేలా ఉపబల ఏర్పాటు చేయాలి.

UD నిర్మాణం

UD ఉపబలాన్ని సాధారణంగా షాఫ్ట్‌లు, రాడ్‌లు, బీమ్‌లు మరియు ఇతర పొడుగు భాగాల కోసం నిర్వచించబడిన ప్రాధమిక లోడ్ దిశతో పరిగణిస్తారు. అదనపు ఆఫ్-యాక్సిస్ ప్లైస్‌ను ఒక లామినేట్‌లో చేర్చవచ్చు, సెకండరీ డైరెక్షన్‌లలో కాంపోనెంట్‌కి కూడా రీన్‌ఫోర్స్‌మెంట్ అవసరం.

ద్వి దిశాత్మక నిర్మాణం

ప్యానెల్లు, కవర్లు, హౌసింగ్‌లు మరియు లోడ్‌లు లేదా దృఢత్వం అవసరాలు రెండు ప్రధాన దిశల్లో విస్తరించి ఉన్న ఇతర భాగాల కోసం ద్విదిశాత్మక ఉపబలాలను పరిగణించవచ్చు. రెండు దిశల మధ్య అసలు సంతులనం పదార్థం మరియు లామినేట్ షెడ్యూల్ నిర్మాణంపై ఆధారపడి ఉంటుంది.

లామినేట్ డిజైన్

ప్రిప్రెగ్ నిర్మాణాన్ని వివిక్త షీట్‌గా కాకుండా పూర్తి లామినేట్‌లో భాగంగా అంచనా వేయాలి. ఫైబర్ ఓరియంటేషన్, ప్లై సీక్వెన్స్, మందం, రెసిన్ కంటెంట్ మరియు కన్సాలిడేషన్ పరిస్థితులు పూర్తయిన మిశ్రమం ద్వారా లోడ్‌లు ఎలా బదిలీ చేయబడతాయో ప్రభావితం చేస్తాయి.

సాధారణ అప్లికేషన్లు

డైరెక్షనల్ రీన్‌ఫోర్స్‌మెంట్ మరియు నియంత్రిత రెసిన్ కంటెంట్ అవసరమయ్యే మిశ్రమ భాగాల కోసం పదార్థాన్ని పరిగణించవచ్చు. తగిన నిర్మాణం భాగం జ్యామితి, లోడింగ్ స్థితి, అచ్చు పద్ధతి మరియు అవసరమైన లామినేట్ మందం మీద ఆధారపడి ఉంటుంది.

క్రీడా సామగ్రి

పదార్థాన్ని తేలికపాటి క్రీడా నిర్మాణాలలో ఉపయోగించవచ్చు, ఇక్కడ గట్టిదనం, అలసట ప్రవర్తన మరియు ద్రవ్యరాశి ముఖ్యమైన డిజైన్ పరిగణనలు. సంభావ్య అనువర్తనాల్లో గోల్ఫ్ షాఫ్ట్‌లు, సైకిల్ భాగాలు, రాకెట్ నిర్మాణాలు, తెడ్డులు మరియు ఇతర అచ్చు మిశ్రమ భాగాలు ఉన్నాయి.

ఆటోమోటివ్ భాగాలు

ఆటోమోటివ్ అప్లికేషన్‌లలో తేలికపాటి ప్యానెల్‌లు, ఉపబల భాగాలు, ఎంచుకున్న నిర్మాణ భాగాలు మరియు పనితీరు-ఆధారిత భాగాలు ఉంటాయి. భాగానికి నిర్వచించబడిన ప్రాథమిక లోడ్ మార్గం ఉన్న చోట UD నిర్మాణాన్ని పరిగణించవచ్చు, అయితే రెండు అక్షాలలో మద్దతు అవసరమైన చోట ద్వి దిశాత్మక ఉపబలాన్ని ఉపయోగించవచ్చు.

పారిశ్రామిక మిశ్రమ భాగాలు

పారిశ్రామిక అనువర్తనాల్లో ప్యానెల్లు, గృహాలు, బ్రాకెట్‌లు, కిరణాలు, రాడ్‌లు మరియు తేలికపాటి పరికరాల భాగాలు ఉంటాయి. ప్రాధాన్య నిర్మాణం అనేది కాంపోనెంట్‌కు ఆధిపత్య లోడ్ దిశను కలిగి ఉందా లేదా బహుళ దిశల్లో పటిష్టత అవసరమా అనే దానిపై ఆధారపడి ఉంటుంది.

ఎలక్ట్రానిక్ పరికరాలు

ఎంచుకున్న పరికరాల గృహాలు మరియు నిర్మాణ భాగాల కోసం, కార్బన్ ఫైబర్ తక్కువ బరువు మరియు నిర్మాణ మద్దతును అందిస్తుంది. కార్బన్ ఫైబర్ విద్యుత్ వాహకత కలిగినందున, విద్యుత్ ఐసోలేషన్ మరియు విద్యుదయస్కాంత అవసరాలు పూర్తి అసెంబ్లీ రూపకల్పనలో భాగంగా పరిగణించాలి.

ఉత్పత్తికి ముందు మెటీరియల్ ఎంపిక

కొత్త కాంపోజిట్ ప్రాజెక్ట్ కోసం, మెటీరియల్‌ని ఉత్పత్తి పేరుతో మాత్రమే కాకుండా కాంపోనెంట్ మరియు తయారీ ప్రక్రియ ప్రకారం పేర్కొనాలి. ముఖ్యమైన సమాచారంలో అవసరమైన ఫైబర్ నిర్మాణం, రెసిన్ వ్యవస్థ, వెడల్పు, మందం, లామినేట్ షెడ్యూల్ మరియు మౌల్డింగ్ పద్ధతి ఉన్నాయి.

UD భాగాల కోసం, ఏదైనా అవసరమైన ఆఫ్-యాక్సిస్ రీన్‌ఫోర్స్‌మెంట్‌తో ప్రాథమిక ఫైబర్ దిశను గుర్తించాలి. ద్వి దిశాత్మక భాగాల కోసం, అవసరమైన ఉపబల బ్యాలెన్స్ మరియు ప్లై ఓరియంటేషన్ నిర్ధారించబడాలి. మెటీరియల్ స్పెసిఫికేషన్ ఉద్దేశించిన లోడ్ పాత్‌కు అనుగుణంగా ఉందో లేదో తెలుసుకోవడానికి ఈ వివరాలు సహాయపడతాయి.

ఉత్పత్తికి ముందు రెసిన్ అవసరాలు కూడా నిర్ధారించబడాలి. ఇది ప్రీప్రెగ్ మెటీరియల్ కాబట్టి, రెసిన్ సిస్టమ్ మరియు రెసిన్ కంటెంట్ నిర్వహణ, నిల్వ, మౌల్డింగ్ మరియు క్యూరింగ్ పరిస్థితులను ప్రభావితం చేస్తాయి. మెటీరియల్ ఇప్పటికే ఉన్న ఉత్పత్తి ప్రక్రియలో ఏకీకృతం చేయబడితే, కస్టమర్ యొక్క ప్రస్తుత ప్రాసెసింగ్ పారామితులు లేదా మెటీరియల్ స్పెసిఫికేషన్‌ను సూచనగా ఉపయోగించవచ్చు.

తరచుగా అడిగే ప్రశ్నలు

3K UD కార్బన్ ఫైబర్ ప్రీప్రెగ్ అంటే ఏమిటి?

ఇది 3K కార్బన్ ఫైబర్ రీన్‌ఫోర్స్‌మెంట్‌ను ప్రధానంగా ఒక దిశలో ఏర్పాటు చేసి, మౌల్డింగ్‌కు ముందు రెసిన్ మ్యాట్రిక్స్‌తో కలిపి ఒక ప్రీప్రెగ్. నిర్ణీత లోడ్ దిశను ఉపబలంగా అనుసరించాల్సిన మిశ్రమ భాగాలకు ఇది అనుకూలంగా ఉంటుంది.

UD మరియు ద్వి దిశాత్మక కార్బన్ ఫైబర్ మధ్య తేడా ఏమిటి?

UD చాలా వరకు నిరంతర ఫైబర్‌లను ఒక ప్రాథమిక దిశలో ఉంచుతుంది. ద్వి దిశాత్మక నిర్మాణం రెండు ప్రధాన దిశలలో ఉపబలాన్ని అందిస్తుంది. ఎంపిక లోడ్ పరిస్థితులు, పార్ట్ జ్యామితి మరియు పూర్తి భాగం యొక్క లామినేట్ రూపకల్పనపై ఆధారపడి ఉంటుంది.

పదార్థం ఇప్పటికే రెసిన్ కలిగి ఉందా?

అవును. ఇది ప్రీప్రెగ్ మెటీరియల్, అంటే కార్బన్ ఫైబర్ రీన్‌ఫోర్స్‌మెంట్ ఇప్పటికే రెసిన్ మ్యాట్రిక్స్‌తో కలపబడింది. ఎంచుకున్న స్పెసిఫికేషన్ కోసం నిర్దిష్ట రెసిన్ సిస్టమ్ మరియు రెసిన్ కంటెంట్ నిర్ధారించబడాలి.

3K అనేది స్ట్రెంగ్త్ గ్రేడ్ ఒకటేనా?

సంఖ్య. 3K కార్బన్ ఫైబర్ టో యొక్క ఉజ్జాయింపు ఫిలమెంట్ గణనను వివరిస్తుంది. ఫైనల్ కాంపోజిట్ పనితీరు ఫైబర్ గ్రేడ్, రెసిన్ సిస్టమ్, ఫైబర్ వాల్యూమ్ భిన్నం, లామినేట్ ఓరియంటేషన్ మరియు క్యూరింగ్ పరిస్థితులపై కూడా ఆధారపడి ఉంటుంది.

పదార్థాన్ని అనుకూలీకరించవచ్చా?

అవును. యురుయిస్ మేక్-టు-ఆర్డర్ ఉత్పత్తిని అందిస్తుంది మరియు ఉద్దేశించిన అప్లికేషన్ మరియు తయారీ ప్రక్రియ ప్రకారం అనుకూలీకరించిన పరిమాణం, వెడల్పు మరియు ఇతర ప్రాజెక్ట్ అవసరాల గురించి చర్చించవచ్చు.

ఈ రకమైన ప్రిప్రెగ్‌ని ఏ పరిశ్రమలు ఉపయోగిస్తాయి?

అప్లికేషన్‌లలో స్పోర్ట్స్ పరికరాలు, ఆటోమోటివ్ భాగాలు మరియు పారిశ్రామిక మిశ్రమ భాగాలు ఉండవచ్చు. మెటీరియల్ మరియు ఎలక్ట్రికల్ అవసరాలు అప్లికేషన్‌కు అనుకూలంగా ఉన్నప్పుడు ఎంచుకున్న ఎలక్ట్రానిక్ పరికరాల నిర్మాణాలు కార్బన్ ఫైబర్ మిశ్రమాలను కూడా ఉపయోగించవచ్చు.

కొటేషన్‌ను అభ్యర్థించేటప్పుడు నేను ఏ సమాచారాన్ని అందించాలి?

అవసరమైన వెడల్పు, మందం, ఫైబర్ నిర్మాణం, రెసిన్ అవసరం, అప్లికేషన్, అచ్చు పద్ధతి మరియు అంచనా పరిమాణాన్ని అందించడం సరైన వివరణను నిర్ణయించడంలో సహాయపడుతుంది. నిర్మాణ భాగాల కోసం, అవసరమైన ఫైబర్ విన్యాసాన్ని నిర్ధారించడానికి డ్రాయింగ్ లేదా లామినేట్ షెడ్యూల్ కూడా ఉపయోగపడుతుంది.
